Промприбор ПГШ-50М для добычи золота

Прибор Гидроэлеваторный Шлюзовый (ПГШ) - промывочный прибор для условий бульдозерной разработки россыпей, у которого промывочные пески поднимаются на обогатительное устройство посредством гидроэлеватора (водоструйного землесоса) и промываются на разносном шлюзе глубокого наполнения. Благодаря своей простоте и безотказности гидроэлеваторные приборы быстро завоевали популярность и повсеместно внедряются в производство.


Гидроэлеваторные приборы ПГШ-30, ПГШ-50 и ПГШ-75 – традиционные виды промывочного оборудования для россыпных месторождений, особая ценность которых заключается в возможности их использования на обводненных песках, содержащих много ила, плывунов и льда.

Принцип работы прибора предельно прост: на классификационную решетку гидроэлеваторной установки УГЭ подаются предварительно разрыхленные пески. Классификационная решетка имеет отверстия диаметром 100 мм (ПГШ-30), 125 мм (ПГШ-50), 140 мм (ПГШ-75).

Струей воды из гидромонитора пески промываются, при этом фракция минус 100 мм (ПГШ-30), 125 мм (ПГШ-50), 140 мм (ПГШ-75) проваливается в подрешетное пространство бункера гидроэлеваторной установки и далее гидроэлеватором подается по пульпопроводу на шлюз. Фракция плюс 100 мм (ПГШ-30), 125 мм (ПГШ-50), 140 мм (ПГШ-75) струей воды из гидромонитора по гидровашгерду выносится в отвал. Улавливание золота происходит на резиновых ковриках, шлюзовых покрытиях «канадский мох» и в ячейках трафаретов шлюза, пустая порода сносится потоком в отвал. Более крупное золото улавливается в головной секции шлюза, а мелкое в 4-х линейных секциях. Для ускорения процесса сполоска и для уменьшения простоя прибора концентрат по трубопроводу поступает на доводочный шлюз, где производится сокращение концентрата. Хвосты доводочного шлюза направляются по трубе в бункер гидроэлеваторной установки (замкнутый цикл сполоска), что сокращает потери золота хвостами.


Главное преимущество модернизированного прибора ПГШ-50М, является:

1. Универсальный гидровашгерд (погрузка левая или правая)

2. Шлюз глубокого наполнения имеет возможность установки в трех разных направлений.

минимальное количество механизмов и вращающихся частей;

мобильная конструкция;

быстрый и нетрудоемкий монтаж-демонтаж обеспечивают хорошую маневренность при организации и проведении промывки песков.

С конструктивной точки зрения гидроэлеваторы являются самодостаточными механизмами. Основной их недостаток заключается в повышенных потерях мелкого золота. Для сокращения потерь в составе гидроэлеваторного комплекса применяют шлюзовые приставки ПШ-1000, оборудованные резиновыми коврами дражными с наклонной ячеей 60° типа № 362 (362А) и/или шлюзовым покрытием «канадский мох».


Проверенные временем гидроэлеваторные приборы пользуются большим спросом у старателей.


Состав комплекса прибора серии ПГШ:

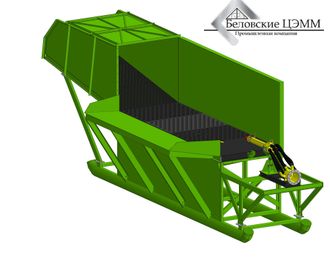

гидровашгерд ВГ;

гидроэлеватор ГЭУ 170/350

шлюз гидроэлеваторный ШГ;

гидромонитор.


Предлагаем изготовить промприбор ПГШ-50 с Гарантией качества и надежности!
