Опоры трубопровода используются при надземной прокладке трубопроводов. Они обеспечивают сохранность теплоизоляционных материалов, а так же позволяют компенсировать возможное смещение трубы в результате температурных деформаций. Таким образом, подвижные опоры поддерживают трубопровод, принимают на себя его вертикальную нагрузку, но не препятствуют его перемещению на небольшие расстояния вследствие сезонных изменений температуры окружающей среды.

Наша компания обладает всеми необходимыми возможностями для производства подвижных опор трубопроводов

Опоры и подвески трубопроводов

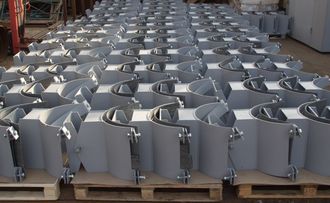

Скользящие опоры трубопровода 001. Мадис. Металлообработка на заказ по чертежам заказчика.Опоры и подвески трубопроводов — это детали, предназначенная для крепления и установки стационарных трубопроводов. Опоры являются одним из основных элементов, который присутствует практически на всех видах трубопроводов:

-газопроводах;

-нефтепроводах;

-инженерных коммуникациях ЖКХ;

-трубопроводах промышленных предприятий.

Существует несколько видов опор, которые применяются в зависимости от вида трубопровода и необходимости обеспечить восприятие весовой нагрузки трубопровода, или фиксацию, или свободное перемещения трубопровода по опорной площадке.


Классификация опор:

-подвижные опоры (скользящие, катковые, шариковые, пружинные, лобовые направляющие). Опоры подвижные поддерживая трубопроводную систему, не препятствуют смещениям труб, способствуя естественным распределениям температурных деформаций.

-неподвижные опоры (приварные, хомутовые, упорные). Неподвижные опоры трубопроводов используются для установки трубопроводов надземной и подземной прокладки, и предназначены для восприятия вертикальных, горизонтальных и вибрационных нагрузок от трубопроводов.


В зависимости от условий эксплуатации опоры изготавливаются из различных материалов. В районах с умеренным климатом по ГОСТ 15150-69 основной материал – углеродистая сталь. В случае применения опор в районах с холодным климатом по ГОСТ 15150-69, для изготовления используется конструкционная низколегированная сталь.


Существует большое количество нормативных документов (Серия 5.903-13 Выпуск 8-95 Опоры трубопроводов подвижные, Серия 5.903-13 Выпуск 7-95 Опоры трубопроводов неподвижные), по которым изготавливаются опоры и подвески трубопроводов. Как правило, в них прописаны виды трубопроводов, для которых предназначены данные опоры, размеры опор под трубопроводы, допустимые нагрузки на опоры, в том числе коэффициенты трения опор скользящих.


Основные стандарты на опоры трубопровода:


ОСТ 36 94-83 Детали стальных трубопроводов. Опоры подвижные.

ОСТ 36-146-88 Опоры стальных технологических трубопроводов на Ру до 10 МПа

ГОСТ 14911-82 Опоры подвижные.

ГОСТ 16127-70 Подвески трубопровода

Серия 4.903-10 Выпуск 1 Накладка — Т.94

Скользящие опоры трубопровода 002. Мадис. Металлообработка на заказ по чертежам заказчика.Серия 4.903-10 Выпуск 4 опоры трубопроводов неподвижные

Серия 4.903-10 Выпуск 5 опоры трубопроводов подвижные

Серия 4.903-10 выпуск 6 опоры трубопроводов подвесные

Серии 5.900-7 Опоры конструкции стальных трубопроводов

Серия 5.903-13 Выпуск 8-95 Опоры трубопроводов подвижные

Серия 5.903-13 Выпуск 7-95 Опоры трубопроводов неподвижные

ОСТ 34-10-610-93 Неподвижные опоры для вертикальных коробов.

ОСТ 34-10-611-93 Двухкатковый блок.

ОСТ 34-10-612-93 Катковый пружинный блок.

ОСТ 34-10-615-93 Неподвижные и скользящие опоры.

ОСТ 34-10-616-93 Неподвижные и приварные скользящие опоры.

ОСТ 34-10-617-93 Хомутовые скользящие опоры.

ОСТ 34-10-618-93 Хомутовые неподвижные опоры.

ОСТ 34-10-619-93 Катковые опоры.

ОСТ 34-10-620-93 Неподвижные и скользящие опоры с направляющим хомутом.

ОСТ 34-10-621-93 Опоры сварных отводов.

ОСТ 34-10-622-93 Трубчатая опора крутоизогнутых отводов.

ОСТ 34-10-623-93 Скользящие неподвижные опоры.

ОСТ 34-10-724-93 Приварной блок подвески для горизонтальных трубопроводов.

ОСТ 34-10-725-93 Хомутовый блок подвески для горизонтальных трубопроводов.

ОСТ 34-10-726-93 Блок подвески с опорной балкой.

ОСТ 34-10-727-93 Приварной блок.

ОСТ 34-10-728-93 Хомутовый блок.

ОСТ 34-10-729-93 Блок подвески с проушиной.

ОСТ 34-10-730-93 Блок подвески с серьгой.

ОСТ 34-10-731-93 Блок подвески.

ОСТ 34-10-732-93 Блок с траверсой.

ОСТ 34-10-735-93 Хомуты.

ОСТ 34-10-736-93 Хомуты.

ОСТ 34-10-737-93 Балки опорные.

ОСТ 34-10-739-93 Тяги резьбовые с муфтой.

ОСТ 34-10-740-93 Блоки крепления.

ОСТ 34-10-742-93 Тяги шарнирные.

ОСТ 34-10-743-93 Пружинные блоки.

ОСТ 34-10-744-93 Сдвоенные пружинные блоки.

ОСТ 34-10-745-93 Пружинные блоки.

ОСТ 24.125.111-01 Подвесной пружинный блок.

ОСТ 24.125.112-01 Подвесной пружинный блок.

ОСТ 24.125.113-01 Хомутовый блок.

ОСТ 24.125.114-01 Полухомуты.

ОСТ 24.125.116-01 Хомутовые блоки с траверсой.

ОСТ 24.125.117-01 Хомуты сварные.

ОСТ 24.125.118-01 Хомутовые подвески с проушинами на опорной балке.

ОСТ 24.125.124-01 Опорные балки для пружин.

ОСТ 24.125.119-01 Корпуса на опорной балке с проушинами.

ОСТ 24.125.120-01 Полухомуты для хомутовых опор.

ОСТ 24.125.122-01 Хомутовые пружинные подвески на опорной балке.

ОСТ 24.125.123-01 корпуса для пружин на опорной балке.

ОСТ 108.275.24-80 — ОСТ 108.764.01-80 Группа стандартов опор для ТЭС и АЭС

НТС 65-06 Выпуск 1 опоры подвижные и неподвижные для трубопроводов в ППУ

012. РД-001.003.04 Опоры скользящие для прокладки трубопроводов в каналах или надземно.

Альбом ППЧ 1-96

СК 2109-92 Опора хомутовая

СК 2410-94 Опора хомутовая

ТС-730.00 Опора скользящая хомутовая

ТС-731.00 Опора скользящая хомутовая

ТС-732.00 Опора скользящая хомутовая диэлектрическая

ТС-733.00 Опора скользящая хомутовая диэлектрическая

ТС-734.00 Опора скользящая хомутовая диэлектрическая

313.ТС-008.000 Скользящая хомутовая опора

Серия 1-487-1997.00.00 для опор трубопроводов в ППУ изоляции

Стандарт СТО 79814898 Опоры трубопроводов.
