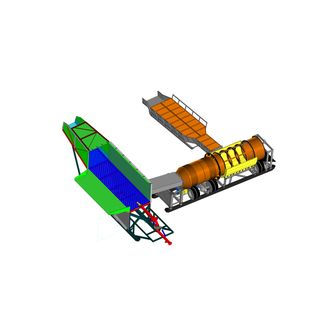

ОК75-ГШСБШ-Э – Обогатительный комплекс для промывки россыпного золота
ОК75-ГШСБШ-Э – Обогатительный комплекс для промывки россыпного золота

ОК75-ГШСБШ-Э – Обогатительный комплекс для промывки россыпного золота

0

Данный вид обогатительного комплекса предназначен для труднопромывистых песков с содержанием глины до 70%.

1. Гидровашгерт 75.


1.1. Сани на лыжах.

1.2. Стол (Лист 20 мм Сталь 09Г2С, 3000 мм. отв.Ф 100мм, 3000 мм. отв. Ф 150 мм.).

1.3. Гусак (L=2000 мм.)

1.4. Стол загрузки (Лист 16 мм. Сталь 09Г2С).

1.5. Борт стола (Лист 10 мм. Сталь 09Г2С)

1.6. Гидромонитор с рулем.

1.7. Бункер собирательный (Лист 10 мм. Сталь 09Г2С).



2 Скруббер-бутара СБ-19.


1.Жесткая рама на санях.

2.Скруббер-бутара d=1900мм, L=8 м лист 16мм 09Г2С.


• Скрубберная часть L=4 м. оборудована лифтерами дезинтеграторами противоточного действия.

• Постели размыва разделены порогами высотой 150мм.

• Сеющая часть: L=3м, отверстия d=20мм.

3.Мост КАМАЗ - 2 шт.

4.Колесо опорное в сборе - 6шт.

5.Колесо упорное - 1 шт.

6.Редуктор – 1 шт.

7.Бункер собирательный.

8.Отвальный лоток.

9.Электродвигатель 45кВт, 1500 об/мин.

10.Частотный преобразователь.

11.Система орошения скруббер-бутары.


Технические характеристики:


1.Производительность: 80 м3/час (пески среднепромывистые).

2.Максимальная крупность валунов 300 мм.

3.Частота вращения бочки: 12-16 об/мин.

4.Угол наклона бочки на санях: 0°.

5.Напряжение/частота питающей сети: 380 ±10% В/50±1% Гц.


3 Шлюз глубокого наполнения (СБ19-Ш).


1. Жесткая рама на санях.

2. Приемная голова с рассекателями потока и ударной плитой.

3. Шлюз из 2-х ручьев шириной 1000 мм. длинна 5000 мм (Лист 8 мм сталь 09Г2С)

4. Комплект резиновых ковриков на шлюз.

5. Трафареты: высота 60 мм. угол наклона рифлей 40°, расстояние м/у рифлями 50 мм.

6. Шлюз оборудован крышками.




4 Насосная станция (НС-1250-63 б).


1.Жесткая рама на санях.

2.Насос 1Д 1250-63 б.

3.Всас L=5м c системой заливки.

4.Плавный пуск

5.Ручная лебедка – 2т.

6.Гусак с системой полиспастов.

7.Противовес.

8.Укрытие насосной станции.

9.Электродвигатель – 200 кВт 1500 об/мин


Технические характеристики:


1.Подача – 1050 м3/час

2.Напор – 44 м.

3.Потребляемая мощность – 200 кВт.

4.Напряжение/частота питающей сети 380±10% В / 50±1% Гц.
