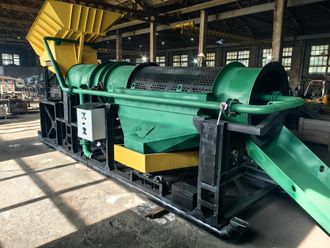

МСБ-20 (Мобильная скруббер-бутара) - промприбор для добычи, промывки золота

Состав МСБ-20 (Мобильная скруббер-бутара)

1.Жесткая рама на санях.

2. Бункер загрузочный (лист 12 мм. Сталь 09Г2С) с колосниковой решеткой (лист 12 мм. Сталь 09Г2С + круг 18 мм. Рис.1), ячейка 150.

3. Скруббер-бутара Ø 1000 мм. L=5500 мм. (лист 12 мм. 09Г2С).

      3.1. Угол наклона скруббер-бутары на раме 3°.

      3.2. Цепной привод скруббер-бутары.

      3.3. Скрубберная часть L=2.5 м.

      3.4. Сеющая часть L=2 м. (Прямоугольное сеющее отверстие 40х20).

      3.5.(Скруббер-бутара оборудована порогами 100 мм. И лифтерами дезинтеграторами).

4. Передний отвальный лоток.

5. Собирательный лоток м/у скруббер-бутарой и бункером загрузочным.

6. Опорные ролики скруббер-бутары – 4 шт.

7. Упорные ролики скруббер-бутары – 2 шт.

8. Собирательный бункер (лист 6,8 мм. Сталь 09Г2С).

9. Шлюз глубокого наполнения 3000х800х500 (ДхШхВ).

      9.1. Шлюз оборудован приемной плитой и футеровкой приемной зоны.

      9.2. Ковры резиновые 1 комплект.

      9.3. Трафареты – 1 комплект.

10. Электродвигатель привода скруббер-бутары 5.5 кВт 1500 об/мин.

11. Электродвигатель привода шлюза (качающегося) 2.5 кВт 1500 об/мин.

12.Шкаф управления с частотными преобразователями.

13.Редуктор – 2 шт.

14.Задний отвальный лоток.

15.Система орошения бункера загрузочного и скруббер-бутары с возможностью регулировки подачи (краны). Вход орошения гайка муфтовая напорная.

Технические характеристики.

1. Производительность: 25 м3/час (пески среднепромывистые).

2. Потребление электроэнергии: 5,5 кВт/час.

3. Потребление воды: 50-150 м3/час .

Срок поставки: 45 рабочих дней с момента внесения 50% предоплаты.
