Промприбор МСБ-7 (скруббер-бутара) для промывки золота

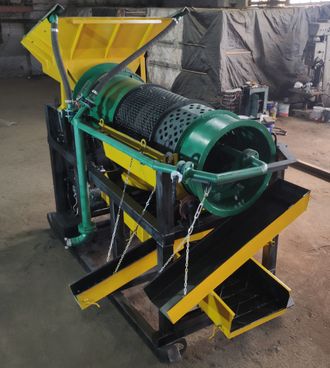

Конструктивное устройство оборудования.

1. Рама на полозьях (футерованных износостойкой сталью).

2. Загрузочный бункер с колосниковой решеткой (-100) и системой орошения.

2.1 Собирательный лоток между скруббер-бутарой и загрузочным бункером.

3. Скруббер-бутара с порогами и лифтерами противоточного действия.

3.1. Съемная сеющая часть с ячейкой 20х20 (любая ячейка по желанию заказчика)

3.2. Опорные полиуретановые ролики повышенной прочности.

4. Собирательный лоток.

5. ВиброШлюз с дражным ковром и трафаретом. (размер шлюза 600мм*2500мм)

5.1 Шлюз самородко-уловитель на две стороны.

6. Съемный отвальный лоток.

7. Система орошения с системой запорной арматуры.

8. Дизельный (электрический) двигатель.

9. Привод скруббер-бутары цепной.

10. Редуктор общепромышленный усиленный.

11. Ящик для инструментов.

Технические характеристики.

1. Производительность  7-12 м3/час (пески легкопромывистые).

2. Расход воды: 20-70 м3/час.

3. Вход системы орошения: гайка быстроразъемная.

Принцип работы.

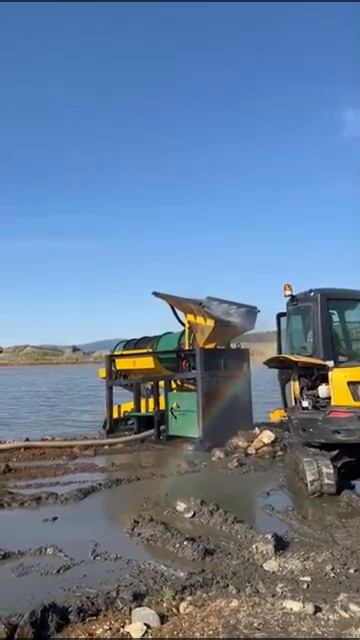

Пески подаются в загрузочный бункер на колосниковую решетку. Где колосниковая решетка задерживает фракцию +100 мм, которая уходит в отвал. Фракция -100 попадает в скруберную часть скруббер-бутары, где за счет вращения, перетирания друг об друга и орошения происходит дезинтеграция песков. После скруберной части материал попадает на сеющую часть скруббер-бутары. Где происходит грохочение на фракции +20 и -20. Фракция +20 уходит в галечный отвал. Фракция -20 с потоком пульпы уходит в шлюз, где происходит процесс обогащения.
