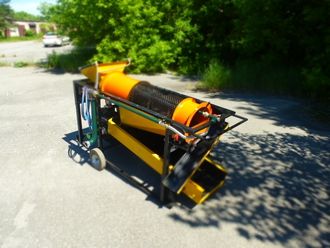

Мобильный промприбор МСБ-2

300 000 рублей

Прибор предназначен для добычи, геологической разведки, отладки технологий промывки, обучения, и в качестве дополнительного обогащения концентратов, полученных на шлюзах больших драг и промприборов.


Технические характеристики.

1.Производительность 2 куб/час (пески легкопромывистые)

2.Расход воды; 300-500 л/мин,

3.Расход топлива: 1.07 литра/час

4.Вместимость топливного бака: 2.5 литра

5.Вход системы орошения: гайка ГМН-50 (быстроразъемная)


Конструктивное устройство оборудования

1.Рама на полозьях (2а колеса для транспортировки).

2. Загрузочный бункер с колосниковой решеткой и системой орошения.

3. Скруббер-бутара с порогами и лифтерами противоточного действия.

      3.1 Съемная сеющая часть с ячейкой 10х10.

      3.2 Опорные ролики повышенной прочности, покрытые полиуретаном.

4. Собирательный лоток.

5. Качающийся шлюз с дражным ковром и трафаретом.

6. Съемный отвальный лоток.

7. Система орошения.

8. Бензиновый, дизельный либо электрический двигатель.

9. Редуктор.

10. Ящик для инструментов


Принцип работы

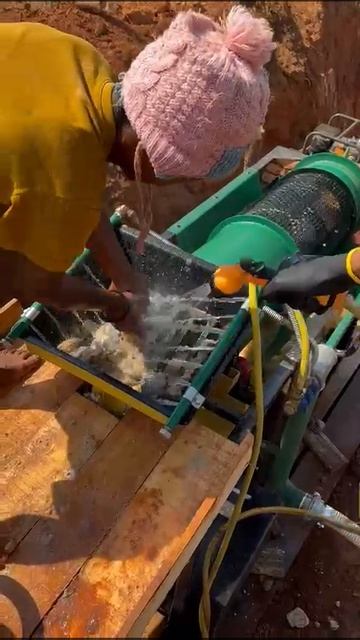

Пески подаются в загрузочный бункер на колосниковую решетку. Где материал попадает под первичное орошение, а колосниковая решетка задерживает фракцию +50 мм. которая уходит отвал. Фракция -50 попадает в скрубберную часть скруббер-бутары, где за счет вращения перетирания Друг об друга и орошения происходит дезинтеграция песков. После скруберной части материал попадает на сеющую часть скруббер-бутары, где происходит грохочение на фракции +10 и-10. Фракция +10 уходит в галечный отвал Фракция -10 потоком пульпы уходит в качающийся шлюз, где происходит процесс обогащения.
